Caracteristici și Beneficii

Supapa fluture cu dublu decalaj TIPBV este o supapă cu dublă decalaj, robustă și de încredere, rezistentă, proiectată pentru performanțe ridicate în instalațiile de tratare a apei, conducte, stații de pompare și setări industriale. Această supapă cu specificații înalte este construită pentru a rezista cu un scaun de corp suprapus cu sudură, un arbore uscat inovator și un strat epoxidic prin fuziune.

Conform cu standardul AWWA C504:

Toate supapele tip fluture dublu excentric TIPBV sunt conforme cu AWWA C504 și sunt proiectate pentru o durată lungă de viață, cu puțină atenție sau nevoie de întreținere. Arborele din oțel inoxidabil sunt rezistente la coroziune. Garniturile de tip Chevro n V-sunt folosite pentru a dura durata de viață a supapei fără ajustare.

Cuplu scăzut:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Scaun din cauciuc înlocuibil pe teren:

Scaunul Buna N compus special etanșează la 360 de grade pe marginea discului sferic din oțel inoxidabil. Designul unic al scaunului-canelat, cuplat cu marginea lată, de formă sferică a discului, permite o toleranță mai mare la închiderea discului (până la 1 grad decentrat în poziție închisă, fără scurgeri). Scaunul este reținut mecanic în corp fără feronerie metalică printr-un compus epoxidic turnat care asigură că scaunul se conformează razei precise a discului cu o presiune de contact uniformă. Este complet reglabil și înlocuibil.

Ușurință de întreținere:

Designul Double Offset necesită întreținere minimă până la zero. Capacul rulmentului permite utilizatorului să scoată angrenajul melcat fără a deshidrata conducta. In cazul inlocuirii sau repararii garniturii se poate realiza pe teren, cu unelte uzuale, fara a fi nevoie de injectii epoxidice sau de un tehnic de specialitate.

Structură și beneficii

Standard de proiectare

Design supapă:

EN593/AWWA C504

Față în față:

EN558-1 / ANSI B16.10

Conexiune flanșă de capăt:

EN1092/ANSI B16.47/ANSI B16.5

Conexiune flanșă superioară:

ISO 5211

Tip		Supapă tip fluture excentric cu etanșare moale			Supapă fluture AWWAC504
Diametru nominal (DN/inch)		600-3000	100-2600	100-1200	3"-72"
Presiune nominală (PN/PSI)		0.6	1 0	1.6	150PSI
Test de presiune	Sigila	0.66	11	1.76	165PSI
	Coajă	0.9	1 5	2.4	225PSI
Temperatura de lucru (grade)		-10-80			-10-80
Media adecvată		Apă dulce, canalizare, apă de mare etc.

Structura și caracteristicile de etanșare

Specificație tehnică

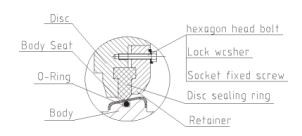

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Piese principale Materiale

Nu,	Nume	Material
	Bucșă	ZCuZn38Mn2Pb2, suport F4 Oțel
2	Sha de jos	304 416 420 431
3	Disc	QT450-10 A536 65-45-12
4	Pin conic	304 416 420 431
5	Top sha代	304 416 420 431
6	Corp	HT200 A126ClassB QT450-10 A536 65-45-12
7	Ambalare	NBR EPDM
8	Reținere	QT450-10 A536 65-45-12 Q235-A Gr33
9	Inel de etanșare disc	NBR EPDM
10	Corp inel din otel	316
11	Inel de etanșare	NBR EPDM

Un corp

Fabricat din materiale de înaltă rezistență, deformare mică, se adaptează la condițiile proaste de lucru.

B: Inel de etanșare a corpului

Inel de etanșare din oțel inoxidabil, rulare integrală pe corp, precizie ridicată, rezistent la uzură-, durată lungă de viață.

C: Inel de etanșare disc:

Inel de cauciuc de etanșare de tip T, formă turnată integrată, precizie ridicată, etanșare bi-direcțională.

Structură de etanșare de tip D, DA

E: Pin conic

Înaltă precizie, conectați eficient arborele cu discul

F: Pin-Inel de etanșare

Fixați știftul conic în mod fiabil, preveniți căderea,

G: Presetupă

Ajungeți în poziția fixă a arborelui superior și fixați inelul de etanșare.

H: Inel O-

Multiplex.-Inelele pot preveni scurgerea la capătul tijei.

I: Bucșă

Fabricat din lubrifiant și material cu coeficient de frecare mic, susține arborele și reduce cuplul de rotație.

J: Arbore

Arborele din oțel inoxidabil de înaltă rezistență poate furniza un cuplu eficient.

K: Purtând spălătorie

Preveniți uzura inelului atelei și umărului arborelui, reduceți cuplul de rotație și asigurați arborele în poziția corectă.

L: Inel O-

Preveniți eficient scurgerea capătului.

M: Capacul de jos

Prin inelul de susținere a atelei, împiedicați căderea discului și asigurați performanța de etanșare.

N: Inel cu atele

Asigurați arborele în poziția corectă.

Dimensiuni și greutăți totale

PN10 (unitate: mm, kg)

DN	Operator de viteze	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Greutate
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

PN10 (unitate: mm, kg)

DN	Operator de viteze	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Greutate
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Dimensiuni și greutăți totale

PN6/PN10(Unitate:mm,Kg)

Presiune	DN	Operator de viteze	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Greutate
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

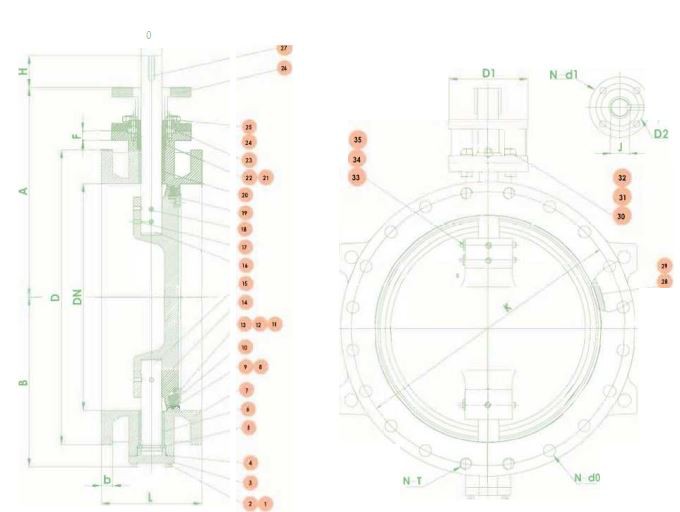

Piese principale Materiale pentru supapa fluture AWWA C504

NU.	NUME	CANTITATE	MATERIAL	NOTĂ
1	Garnitura de arc	8	304
2	Șurub hexagonal	8	304
3	Capacul de jos	1	ASTMA536
4	Garnitura capac inferioară	1	EPDM	BNR
5	Inel bisect	1	304
6	Bucșă Inferioară	1	316 plus teflon
7	Corp	1	ASTMA536
8	Sigiliul corpului	1	EPDM	BNR
9	Inel de oțel de etanșare a corpului	1	316L
10	Sigiliu disc	1	EPDM	BNR
11	Șurub hexagonal	40	304
12	Garnitură externă	1	304
13	Șurub de strângere cu capăt plat hexagon intern	20	304
14	Disc	1	ASTMA536
15	Arborele inferior	1	SS304
16	Arbore superior	1	SS304
17	Rper șurub de capăt	3	SS304
18	TaperPin	3	304

2.	NUME	CANTITATE	MATERIAL
19	Inel de presiune	1	304
20	Bucșă superioară	1	316 plus teflon
21	Inel de ambalare	1	304
22	inel O-	4	EPDM(NBR)
23	Glanda de ambalare	1	ASTMA536
24	Nuca hexagonala	2	304
25	Știfturi dublu	2	304
26	Suport pentru conexiune	1	ASTMA536
27	Cheie generală plată	2	45
28	Eticheta	1	H62
29	Etichetă Nit	4	304
30	Șurub hexagonal	8	304
31	Nuca hexagonala	8	304
32	Garnitura de arc	8	304
33	Garnitură cu știfturi conice	3	304
34	Nuca hexagonala	3	304
35	Garnitura de arc	3	304
