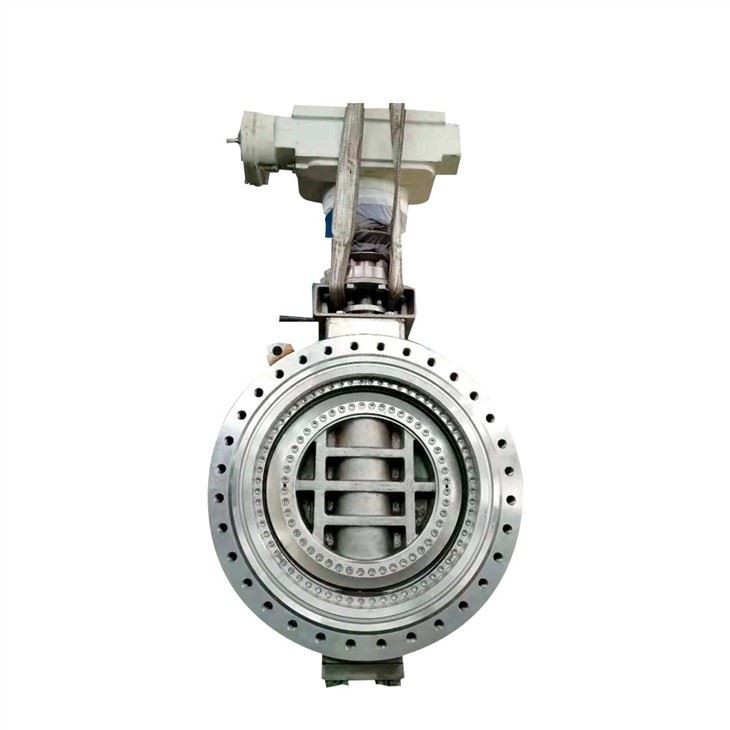

Supapă fluture cu temperatură înaltă

Taitubv adoptă un design multi-excentric și un design de răcire a supapelor, care poate controla mai bine deformarea de expansiune și contracție a temperaturilor ridicate și scăzute. Are avantaje de rezistență la temperaturi ridicate, funcționare ușoară, fără frecare la deschidere și închidere, îmbunătățind performanța de etanșare a supapei fluture și prelungind durata de viață. Avantajele precum

1: inel de etanșare circular pozitiv cu suprafață sferică, ariante de la temperatură înaltă și joasă. În acest caz, decalajul cvintuplu este cea mai bună soluție pentru proiectarea structurii supapei fluture pentru servicii de temperatură înaltă și joasă.

2: Măriți excentricitatea sa axială (diametrul mai mare al tijei) și reduceți excentricitatea sa radială. Valoarea sa superioară a datelor este esențială pentru proiectarea supapelor fluture de înaltă presiune.

3: Reducerea excentricității radiale aduce un cuplu de deschidere mai mic, reduce abraziunea în timpul deschiderii și închiderii pentru fluturele de înaltă presiune. Asigurându-vă că durata de ridicare a serviciului este mai mare decât supapa fluture cu decalaj triplu.

4: Presiunea asupra inelului de etanșare este mai uniformă, durata de viață a inelului de etanșare este mai lungă, ceea ce este mai potrivit pentru proiectarea supapelor în condiții de serviciu de presiune ridicată și temperatură variabilă.

Gama de produse de compensare a tripelor: Diferență totală de presiune sub 300LB. Max. temp. 425 ℃, Min. temp. -96 ℃. Nu este potrivit pentru supapa cu bilă de dimensiuni mari.

Gama de produse de offset cvintuplu: diferență totală de presiune de până la 2500LB. Max. temp. 850 ℃, Min. temp. -196 ℃.

Pentru a îndeplini cerințele de temperatură ridicată, supapele fluture de temperatură ridicată trebuie să îndeplinească următoarele cerințe:

1. În procesul de proiectare, materialul corpului supapei este selectat și din materialul specificat în standardul ASME B16134, iar temperatura aplicabilă a materialului este mai mare decât temperatura maximă a stării de lucru a supapei.

2. Materialul tijei: Materialul tijei supapei este selectat ca lnconel X-750. Tulpina este extinsă cu un design de consolă și se adaugă radiatoare pentru a reduce impactul transferului de căldură asupra actuatorului.

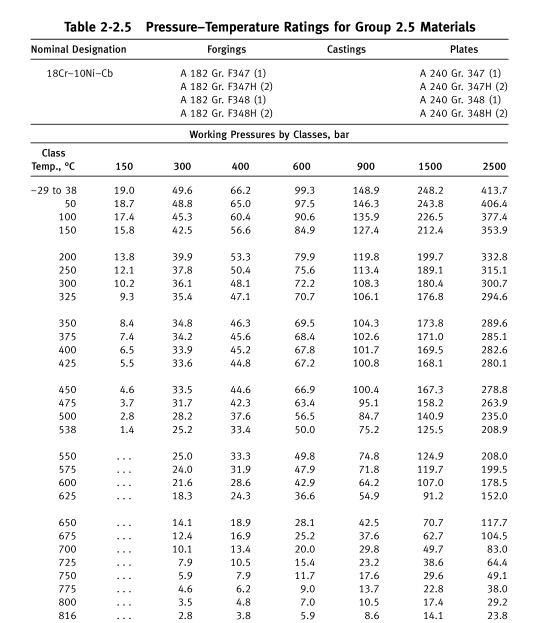

3. Respectați valorile de presiune-temperatură

4. Ambalajul la temperatură înaltă adoptă un tampon de protecție metalic + pentru a face față scurgerilor de ambalare la temperaturi ridicate și presiune ridicată.

5. Dacă temperatura este mai mare de 900 ℃, ar trebui luată în considerare răcirea fizică.

· Proiectare: API 609

· Față în față: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Capăt flanșă: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Capăt de sudură cap la cap: ASME B16.25

· Test: API598

· Incendiu: API607 / API6FA

· Dimensiune: 2 ”~ 104” (DN50 ~ DN2600)

· Clasa: 150LB ~ 2500LB / PN6 ~ PN420

· Conexiune: flanșă dublă / sudură cap la cap / Lug / Wafer

· Funcționare: Worm Gear / Pneumatic actuator / Electric actionator

· Temperatură: -120 ~ 1200 ℃

· Aplicare: încălzire directă / topirea fierului și a oțelului / apei de răcire circulante / centrale electrice

· Corp&lificator; Disc: CF8C, F304H alloy aliaj Inconel alloy aliaj Hastelloy

· Tulpină: XM-19 alloy aliaj Inconel alloy aliaj Hastelloy

· Etanșare disc: CF8C, F304H ， aliaj Inconel alloy aliaj Hastelloy

· Scaun caroserie: F304H + STL
