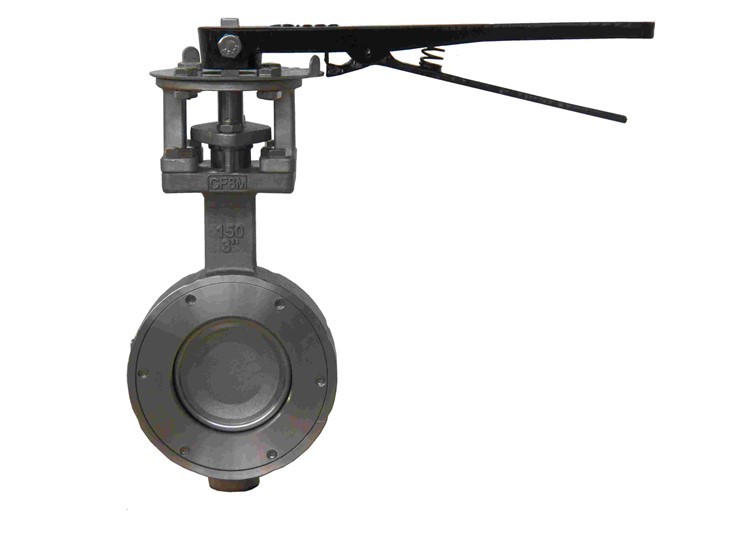

Supapă fluture cu etanșare moale de înaltă performanță

◆ Pentru a oferi o funcție bidirecțională 1:1 zero scurgeri, noua supapă fluture de înaltă performanță cu etanșare moale lotoke utilizează un design dublu excentric. Când placa supapei sferice excentrică se apropie de scaunul supapei, aceasta creează o acțiune asemănătoare unei came care îi permite să fie trasă departe de scaun fără a aplica prea multă forță, împiedicând placa supapei să intre în contact cu scaunul. Acest fenomen diminuează uzura scaunului supapei, scade cuplul de lucru și scade fenomenele de deformare. Când supapa este închisă, mișcarea de rotație a plăcii supapei este convertită într-o mișcare liniară prin această acțiune asemănătoare unei came, care împinge în esență placa supapei împotriva scaunului supapei. Linia de contact H dintre placa supapei și scaunul supapei este în contact cu

◆ Scaunul supapei își prelungește durata de viață, rezistă la coroziune și combină beneficiile cauciucului elastic și PTFE.

◆ Amplasarea precisă și stabilă a scaunului supapei este garantată de poziționarea scaunului de supapă și de designul canelurii corpului supapei. Pentru a asigura etanșarea țevii și forța maximă de strângere a scaunului supapei, poziționarea scaunului supapei cu suprafață totală este legată de corpul supapei într-o manieră echilibrată, folosind șuruburi de înaltă rezistență.


◆ Scaunul supapei în sine are capacitatea de a se autoajusta la schimbările medii de temperatură și presiunea conductei, minimizând astfel uzura scaunului supapei;

◆ Scaunul supapei este ușor de înlocuit. Doar scoateți poziționătorul scaunului supapei, după ce placa supapei este întoarsă în poziția închis, puneți noul ansamblu scaun al supapei în canelura corpului supapei și apoi utilizați poziționătorul scaunului supapei pentru a se conecta ferm la corpul supapei. .

◆ Design: API 609

◆ Față în față: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Capătul flanșei: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Capăt de sudare cap la cap: ASME B16.25

◆ Test: API598

◆ Protecție împotriva incendiilor: API607 / API6FA

◆ Dimensiune: 2"~64"(DN100~DN1600)

◆ Clasa: 150Lb~1500Lb / PN6~PN250

◆ Conexiune: flanșă dublă / umplutură / napolitană (sudură cap la cap la cerere)

◆ Funcționare: manual / angrenaj melcat / actuator pneumatic / actuator electric

◆ Temperatura: -60 grade până la +180 grade

◆ Aplicație: separare a aerului / abur / platformă offshore / chimicale / petrol și gaz / energie solară termică

◆ Corp: oțel carbon (WCB,LCB,WC6,WC9,C5) /

◆ Oțel inoxidabil (CF8,CF8M,CF3,CF3M) /

◆ Oțel inoxidabil duplex (4A,5A,6A) /

◆ Aliaj Hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ Aliaj Inconel(CY-40,CW{-6MC) /

◆ Aliaj Monel (M35-1) / Monel 400

◆ Aliaj aluminiu bronz (C95400, C95500, C95800, AB2C)

◆ Disc: oțel inoxidabil (CF8,CF8M,CF3,CF3M) /

◆ Oțel inoxidabil duplex (4A,5A,6A)Aliaj Hastelloy(N-12MV,CW-12MW,CW-2M)/

◆ Aliaj Inconel(CY-40,CW{-6MC) /

◆ Aliaj Monel (M35-1) /

◆ Aliaj aluminiu bronz (C95400, C95500, C95800, AB2C)

◆ Tijă: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

◆ Scaun caroserie: PTFE / RPTFE
