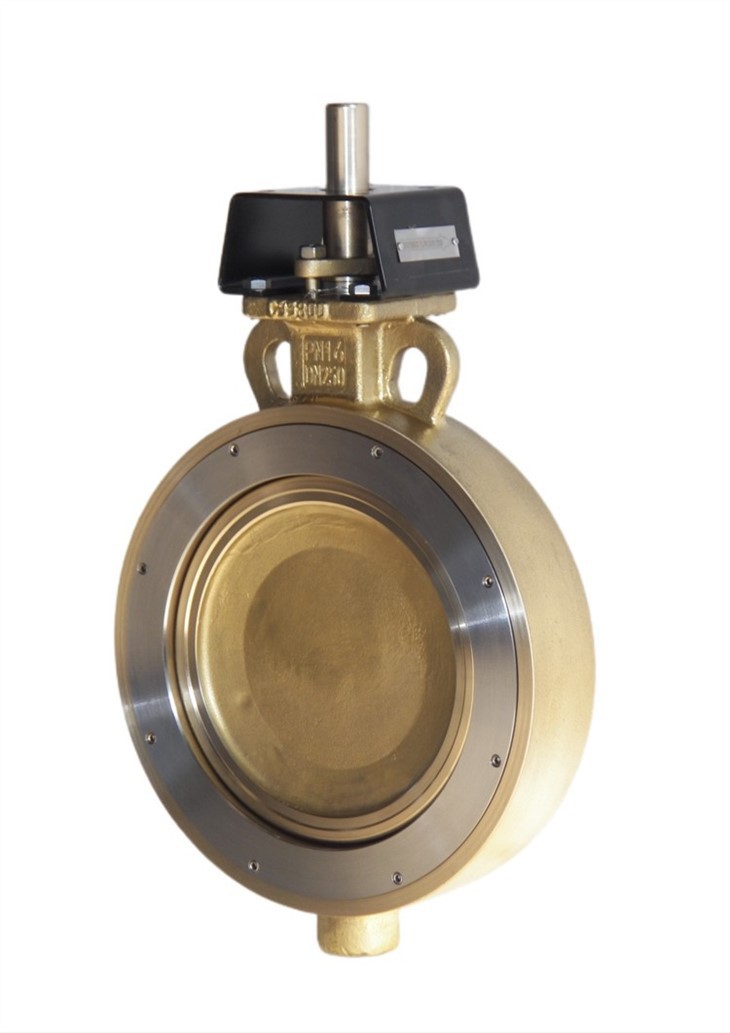

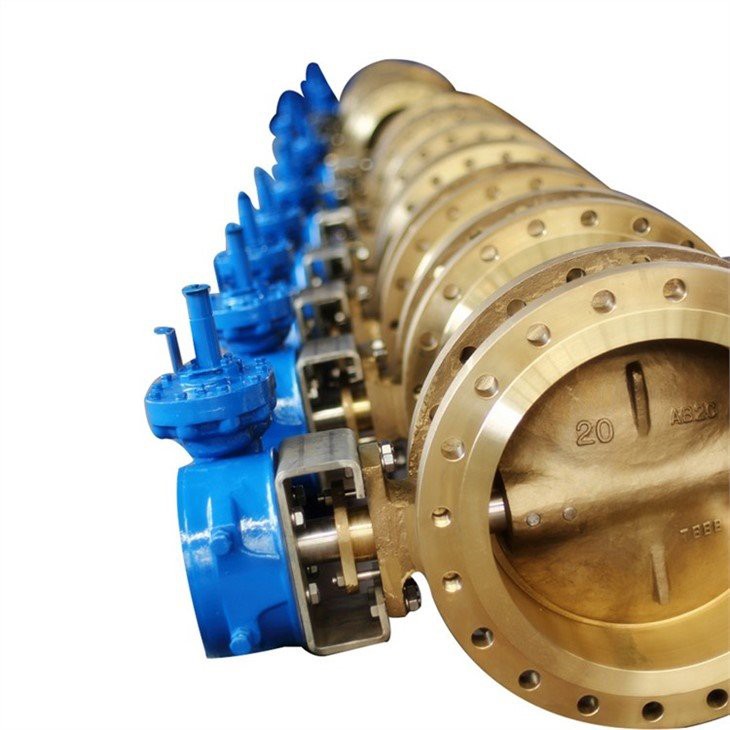

Valvă fluture oxigen

Ca dispozitiv de deschidere și închidere pe conducta de oxigen în industria metalurgică, supapa de oxigen are multe cerințe deosebit de stricte în comparație cu alte valve generale. Deoarece oxigenul este un produs inflamabil și exploziv periculos, acesta trebuie să fie rezistent la scurgeri, antistatic și rezistent la scântei pentru a evita accidentele. În ceea ce privește structura, designul este: sigiliu fără frecare, care reduce în mod eficient uzura perechii de etanșare, uzura de ambalare și uzura sigiliului superior; șuruburile de împământare sunt instalate pe flanșa laterală pentru a evita scânteile statice; partea expusă a tijei supapei trebuie să fie rezistentă la praf și rezistentă la ulei. Supapa fluture are avantajele unei bune performanțe de etanșare, funcționare ușoară și flexibilă, siguranță și fiabilitate, precum și durată lungă de viață.

Caracteristică de proiectare+

Reglementări și standarde relevante pentru proiectarea supapelor de oxigen

Proiectul ar trebui să respecte "Mai multe regulamente pentru rețelele de conducte de oxigen în întreprinderile din fier și oțel" emise de Ministerul Metalurgiei în 1981, precum și "Reglementările tehnice privind siguranța oxigenului și a gazelor conexe" (GB16912-1997), "Codul de proiectare a stației de oxigen" (GB50030-91) și alte reglementări și standarde cerințe.

(1) Debitul maxim de oxigen din conductele din oțel carbon ar trebui să îndeplinească cerințele standard.

(2) Pentru a preveni incendiile, o secțiune din aliaj pe bază de cupru sau o conductă din oțel inoxidabil cu o lungime de cel puțin 5 ori diametrul conductei și de cel puțin 1,5 m trebuie conectată după supapa de oxigen.

(3) Conductele de oxigen ar trebui să aibă cât mai puține coate și bifurcații posibil. Coatele conductei de oxigen cu presiune de lucru mai mare de 0,1MPa trebuie ștampilate în flanșele supapei. Direcția fluxului de aer al capului de bifurcație trebuie să fie la un unghi de 45° până la 60° cu direcția fluxului de aer al conductei principale.

(4) În flanșa concave-convexă sudată cap la cap, firul roșu de sudură din cupru este utilizat ca sigiliu cu inel O, care este o formă de etanșare fiabilă pentru rezistența la flacără a flanșei de oxigen.

(5) Conducta de oxigen trebuie să aibă un dispozitiv electric bun, rezistența la împământare trebuie să fie mai mică de 10Ω, iar rezistența dintre flanșe trebuie să fie mai mică de 0,03Ω.

(6) O conductă de aerisire ar trebui instalată la capătul conductei principale de oxigen din atelier pentru a facilita epurarea și înlocuirea conductei de oxigen. Înainte ca conducta de oxigen să intre mai mult în supapa de reglare a atelierului trebuie instalată.

Măsuri de precauție pentru instalarea supapei de oxigen

(1) Toate piesele care intră în contact cu oxigenul trebuie să fie degresate strict și, după degresare, utilizați aer uscat fără ulei sau azot pentru a sufla curat.

(2) Argon de sudare cu arc sau de sudare cu arc electric ar trebui să fie utilizate pentru sudare.

Măsuri de precauție pentru funcționarea supapei de oxigen

(1) Supapa de oxigen trebuie deschisă și închisă încet. Operatorul trebuie să stea pe partea laterală a supapei și să o deschidă pe toate odată.

(2) Este strict interzisă utilizarea oxigenului pentru a sufla conducta sau utilizarea oxigenului pentru a testa scurgerile și presiunea.

(3) Sistemul de bilete de funcționare este pus în aplicare, iar scopul, metoda și condițiile de funcționare sunt explicate și stipulate în detaliu în prealabil.

(4) Supapele manuale de oxigen cu un diametru mai mare de 70 mm sunt lăsate să funcționeze atunci când diferența de presiune dintre partea din față și cea din spate a supapei este redusă la 0,3 MPa.

Măsuri de precauție pentru întreținerea supapelor de oxigen

(1) Conducta de oxigen trebuie verificată și întreținută frecvent, rugina îndepărtată și vopsită, o dată la 3 până la 5 ani.

(2) Supapa de siguranță și manometrul de pe conductă trebuie verificate în mod regulat, o dată pe an.

(3) Perfecționați dispozitivul de împământare.

(4) Înainte de lucrările la cald, trebuie să se efectueze înlocuirea și epurarea. Când conținutul de oxigen din gazul suflat este de 18% până la 23%, acesta este calificat.

(5) Selectarea supapelor, flanșelor, garniturilor, țevilor și accesoriilor trebuie să respecte reglementările relevante din "Reglementările tehnice privind siguranța oxigenului și a gazelor conexe" (GB16912-1997).

(6) Stabilirea dosarelor tehnice, a personalului de exploatare a trenurilor, revizii și întreținere.

Alte măsuri de siguranță pentru supapele de oxigen

(1) Creșterea importanței personalului de construcție, întreținere și exploatare pentru siguranță.

(2) Îmbunătățirea vigilenței managerilor.

(3) Îmbunătățirea nivelului științei și tehnologiei.

(4) Îmbunătățirea continuă a programului de livrare a oxigenului.

Design Standard+

· Design: API 609·

· Față în față: API609,ISO5752-20,ISO5752-13,DIN F4,EN558

· Capăt flanșă: ASME B16.5,ASME B16.47,EN1092-1,GOST 12815 ,Gost 33259 ,MSS SP44

· Capăt de sudură cap la cap: ASME B16.25

· Test: API598

· Incendiu în condiții de siguranță: API607,API6FA

Specificații tehnice+

· Dimensiune: 2 "~ 48"

· Clasa: 150Lb ~ 900Lb sau PN6 ~ PN160

· Temperatura: 100°C~280°C~420°C~600°C

· Conexiune: Flanșă dublă,LUG,WAFER

· Funcționare: Worm Gear,Acționare pneumatică

· Aplicație: Industria siderurgică, metalurgie, petrochimică, industria chimică

Opțiune material+

· Corp: Oțel inoxidabil,F304,F316,F321,CF8C,Aluminiu bronz,,ASTM A494 M-35-1,UNS N24130,M30C,N06625,Monel 400,Monel K500,INCONEL625, etc.

· Disc: Oțel inoxidabil,SS304,SS316, SS321,CF8C,Aluminiu bronz,Brass,Monel 400,INCONEL625, etc

· Tulpină: Monel K500,INCONEL625,C63200,XM-19

Scaun: PTFE,RPTFE,MONEL,ASME B564 NO400,C63200,F304,F316,SS+STL,SS+nitriding
