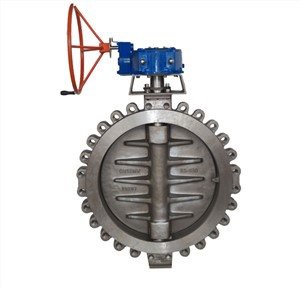

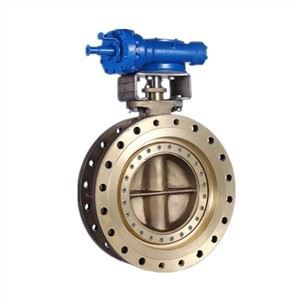

Supapă fluture cu triplu offset metal pe metal

◆ Specificații API

După cum știm cu toții, API609 a devenit de fapt standardul internațional pentru supapele utilizate în conducte industriale importante. Xinluoke este proiectat și fabricat în strictă conformitate cu cea mai recentă versiune a specificațiilor API609. Ceea ce este mai valoros este că designul de bază al supapei fluture Xinluoke nu se limitează la specificațiile API. Poate corespunde BS5155, ANSI B 16.34, ASME SEC VIII și alte specificații majore. Acest lucru asigură că supapa fluture Xinluoke poate fi utilizată în toate domeniile industriale. Util.

◆ design de etanșare bidirecțională

Supapa fluture cu trei excentrici, sigilată tare, realizează etanșare bidirecțională și poate suporta presiune în ambele direcții și nu apar scurgeri interne atunci când presiunea este pozitivă sau inversă.

◆ Structură dublă de siguranță

În strictă conformitate cu specificațiile API609, pentru a preveni deformarea plăcii fluture cauzată de influența presiunii fluidului și a temperaturii, dislocarea tijei supapei și ocluzia suprafeței de etanșare, două inele de împingere independente sunt instalate pe partea superioară și părțile inferioare ale plăcii fluture. Asigurați funcționarea normală a supapei în orice condiții de lucru;

În același timp, pentru a preveni accidentele neașteptate cauzate de deteriorarea tijei supapei din motive necunoscute, două mecanisme independente de prevenire a exploatării tijei supapei sunt proiectate în interiorul și în exteriorul capătului inferior al supapei, care garantează, de asemenea, presiunea. nivelul supapei fluture din lateral. Atinge până la 2500 de lire sterline.

◆ Fără design de zonă moartă

În procesul de proiectare, s-a acordat o atenție specială problemelor de aplicare în domeniul controlului, iar principiul de etanșare al supapei fluture cu triplu excentric a fost utilizat pe deplin pentru a obține un design cu unghi deschis fără zonă moartă, eliminând astfel fenomenul obișnuit de salt la deschidere la deschidere. supape obișnuite. Elimină incapacitatea de a regla supapa din cauza diverșilor factori instabili, cum ar fi frecarea în intervalul scăzut de deschidere al supapei, adică eradică zona moartă (banda nedetectată), ceea ce înseamnă că supapa fluture Xinluoke poate începe aproape de la { {1}} deschidere. Controlați zona până la 90 de grade de deschidere. Raportul normal de control este de peste 2 ori mai mare decât al supapelor fluture obișnuite, iar cel mai mare raport de control poate fi de până la 100:1. Acest lucru creează condiții bune pentru utilizarea supapei fluture Xinluoke ca supapă de control, mai ales atunci când diametrul este mare, costul supapei de închidere este extrem de mare și supapa de închidere nu poate obține scurgeri zero. Trebuie oprit în condiții care necesită oprire de urgență. Pe partea laterală a supapei este instalată o supapă de închidere, iar supapa fluture Xinluoke integrează controlul și închiderea, iar economisirea de energie este extrem de impresionantă.

◆ Structura scaunului supapei

Există două structuri de instalare a scaunului de supapă pentru supapele fluture cu trei excentrice. Cele mai multe dintre ele sunt foi din oțel inoxidabil laminat și foi de grafit pentru a fi instalate pe placa fluture. Suprafața de etanșare este ușor erodata de fluide, iar durata de viață a scaunului supapei este foarte scurtă. Dar supapa fluture Xinluoke adoptă structura scaunului supapei forjată din oțel aliat din metal. Avantajele sale sunt rezistența la eroziune, rezistența la uzură, rezistența la temperatură și presiune ridicată și durata de viață lungă, care este de neimaginat pentru supapele fluture cu dublu excentric sau alte supape fluture cu triplu excentric.

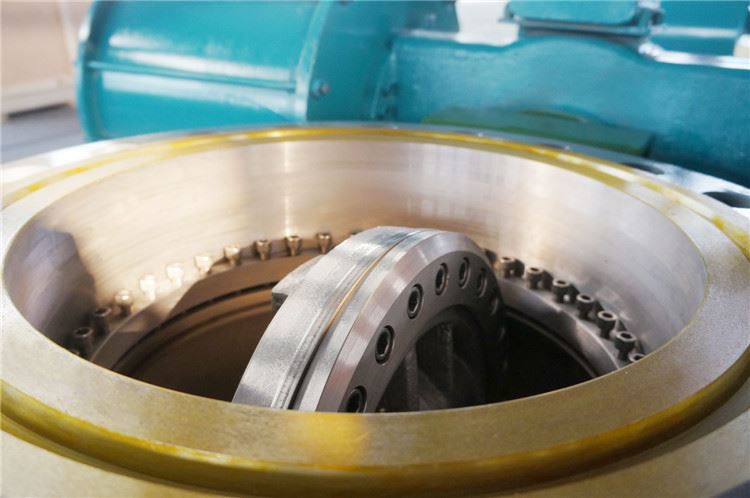

◆ Pereche de etanșare înlocuibilă

Perechea de etanșare a supapei fluture Xinluoke este unică. Deoarece suprafața de etanșare a plăcii fluture și a plăcii fluture sunt independente, scaunul supapei și corpul supapei sunt de asemenea independente, astfel încât suprafața de etanșare a plăcii fluture și scaunul supapei pot fi înlocuite în același timp, adică , când placa fluture este etanșată Când suprafața sau scaunul supapei este deteriorat, nu este nevoie să vă grăbiți să îl transportați înapoi la fabrica de producție sau să dezasamblați supapă, înlocuiți doar suprafața de etanșare a plăcii fluture și scaunul supapei. Acest lucru nu numai că reduce considerabil costurile de întreținere, dar și mult timp de întreținere și revizii. Intensitate și dificultate.

◆ Structură fixă ​​echilibrată

Pornind de la forma și caracteristicile suprafeței de etanșare a supapei fluture cu triplu excentric, perechea de etanșare a supapei fluture Xinluoke adoptă o metodă de fixare a distribuției echilibrate, care nu numai că are o poziționare precisă, ci și face ca fiecare șurub să primească o forță echilibrată, prevenind distribuția neuniformă a tensiunii. Perechea de etanșare este slăbită și are scurgeri.

◆ Structura refractară intrinsecă

Multe supape pretind că au o structură rezistentă la foc, dar cele mai multe dintre ele folosesc o structură cu scaun dublu moale și dur pentru a reduce scurgerile. De fapt, acest lucru este foarte periculos, deoarece arderea incompletă a scaunului de etanșare moale va face ca metalul să susțină scaunul. Stresul, diferența de temperatură și deformarea vor duce la eșecul funcției refractare. Prin urmare, Europa și Statele Unite elimină treptat acest tip de supapă refractară falsă. Pentru că are scurgeri zero, nu necesită ajutorul unei etanșări moi și este o veritabilă structură esențială rezistentă la foc.

◆ Sistem dinamic de ambalare a sarcinii

În ceea ce privește scurgerea supapei, în mod tradițional, scurgerea scaunului supapei este adesea concentrată, adică scurgerea internă, iar scurgerea părții de ambalare, adică scurgerea externă este ignorată. De fapt, este un fapt incontestabil că, în societatea contemporană, în care problemele de mediu sunt din ce în ce mai apreciate, scurgerile sunt mult mai dăunătoare decât scurgerile interne. Supapa fluture cu triplu excentric este o supapă de tip rotativ, iar mișcarea tijei este de numai 90 de grade. În comparație cu mișcarea tijei supapelor a supapelor cu poartă și a supapelor cu glob, care sunt mișcări spiralate cu mai multe ture, gradul de uzură al piesei de ambalare este foarte scăzut. Durata de viață este foarte lungă, iar designul standard de încărcare dinamică este adoptat pentru structura externă de prevenire a scurgerilor, cum ar fi sigiliul de ambalare, astfel încât performanța standard de etanșare poate fi garantată a fi sub 100 ppm atunci când testul de scurgere extern este efectuat în conformitate cu Specificațiile EPA21. Toți acești indicatori înseamnă că poate fi utilizat în conducte de medii toxice și periculoase în diverse domenii, cum ar fi industria chimică.

Pe scurt, supapa fluture cu triplu excentric, ca cristalizare a celei mai noi tehnologii de supapă, va profita de avantajele diferitelor supape și va evita deficiențele diferitelor supape și, cu siguranță, va primi din ce în ce mai multă atenție din partea utilizatorilor și designerilor. Nivelul maxim de presiune poate ajunge la 2500 de lire sterline, calibrul standard poate ajunge la 48 de inci, iar clema, urechiul, flanșa, sudarea cap la cap, diferite lungimi structurale etc. pot fi corespunzatoare, iar datorită gamei mari de materiale pentru supape fluture, înaltă și temperatură scăzută, diverși acizi, alcaline și alte medii corozive pot răspunde, de asemenea, liber. În special în ceea ce privește diametrul mare, cu avantajul său de scurgere zero, înlocuiește în mod constant supapele cu gură mari și robinetele cu bilă în supapele de închidere. În mod similar, cu funcția sa de control excelentă, supapa de control înlocuiește constant supapa de închidere voluminoasă.

◆ Proiectare și fabricație: ANSI16.34,BS 5155,JIS B2071,DIN 3354.

◆ Dimensiune față în față: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002.

◆ Capetele cu flanșă: ANSI B16.5, MSS-SP-44, ISO 7005, BS 4504.

◆ Capetele cu sudură cap la cap: ANSI B16.25.

◆ Test de presiune: API 598, ISO 5208, BS 5146.

◆ Duritate ridicată, rezistență la eroziune, rezistență la uzură, rezistență la temperaturi ridicate

◆ Oțel aliat HRC30-45 grade

◆ Aliaj de stellit HRC40-60 grade

◆ Carbură de tungsten HRC 70 de grade sau mai mult

◆ Corp și disc: oțel carbon (WCB,LCB)

◆ Oțel inoxidabil (CF8,CF8M,CF3,CF3M) /

◆ Oțel inoxidabil duplex (4A,5A,6A) /

◆ Aliaj Hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ Aliaj Inconel(CY-40,CW{-6MC) /

◆ Aliaj Monel (M35-1) /

◆ Aliaj aluminiu bronz (C95400, C95500, C95800, AB2C)

◆ Tijă: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy{-276 / Titan

◆ Etanșarea discului: A105+Nitrurare / A105+STL / F304+ Nitrurare / F304+STL / F316+ Nitrurare / F{316+ STL

◆ Scaunul corpului: A105+Nitrurare / A105+STL / F304+ Nitrurare / F304+STL / F316+ Nitrurare / F{316+ STL
