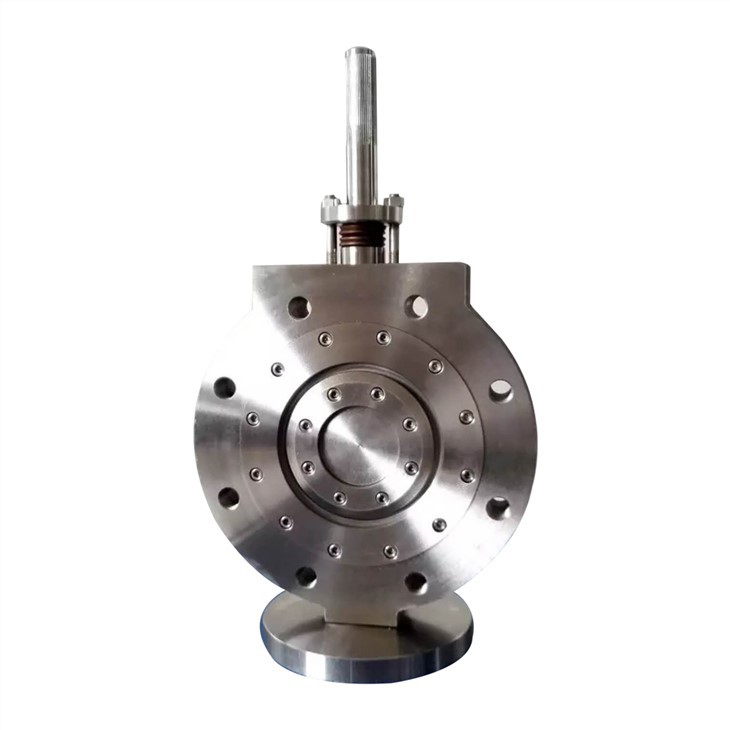

Catalog de supapă fluture cu etanșare bi-cu scaun plutitor Seria 4000

Designul supapei cu scaun plutitor cu etanșare bi-directională cu triplu decalaj este recomandat pentru aplicații industriale care necesită scurgere zero-, închidere bi-bidirecțională- în condiții dure de critice. procese, izolarea aburului și temperaturi extreme; mai ales atunci când utilizarea materialelor moi-în supape este limitată.

În comparație cu supapele cu bilă, supapele cu etanșare bi-direcțională cu etanșare triplă cu bilă plutitoare sunt o soluție accesibilă, în special în instalațiile cu diametru mai mare, care necesită mai puțin suport structural pentru a asigura o închidere etanșă-. Rezultatul este o închidere virtuală cu scurgeri zero-chiar și în aplicații cu presiune înaltă a aerului, temperatură-înaltă și presiune bidirecțională. Datorită mișcării cu un sfert de tură-pentru deschidere și închidere, supapele sunt ușor de automatizat și pot îndeplini un timp de închidere rapid, care este adesea necesar în aplicațiile de siguranță.

Unghiul scaunului optimizat:

An innovative seat angle design and Stellite® hard-faced valve body seat deliver a longer seal life and improved abrasion resistance, even after extensive cycling. Designed to eliminate wedging or binding of the disc, and lower the operating torque, the floating seat bi-directional seal triple offset valves can REDUCE TOTAL COST OF OWNERSHIP BY UP TO 50 percent .

Scaun plutitor unic:

Spre deosebire de supapa cu bilă cu poziție-așezată, supape fluture sau dop, supapa fluture cu decalaj triplu cu etanșare bidirecțională Unique Float Seated se ajustează automat pentru a distribui uniform compresia etanșării. Un scaun plutitor și o față de susținere a inelului de etanșare lat oferă o etanșare mai bună pentru a elimina legarea și pentru a îmbunătăți performanța.

Etanșare metal-la-metal:

Scaunul metalic prelucrat cu precizie și inelul de etanșare oferă o închidere fiabilă și bi{0}}direcțională, printre altele, în aplicații de înaltă-temperatură, presiune înaltă și servicii severe. Designul scaunului-conic în unghi drept facilitează o etanșare aproape cu FRICȚIUNE-MĂRINA-ÎN LINIE.

Etanșare laminată

Etanșare pe mai multe niveluri din oțel inoxidabil și grafit pentru a asigura SCURTĂRI ZERO ale supapei ÎN APLICARE LA PRESIUNE ÎNALTĂ A AERULUI.

Design inovator al etanșării arborelui:

Permite un CONTROL superior al EMISIILOR FUGIVIVE (ISO 15848, Clasa AH) sub cicluri termice recurente și REDUCE POTENȚIALUL TIMPUL DE INACTIVARE.

Ce este Floating Seat?

Sigiliu pozitiv:inelul de etanșare se cuplează pe scaun.

Sigiliu invers:scaunul se cuplează pe inelul de etanșare după deplasarea microscopică.

Materiale de construcție

• Standard: A216 WCB, A351 CF8M

• Special (upon request): Duplex, Superduplex, LCC/LCB, WC6, CF3M, Monel®, Inconel®, Hastelloy®, Alloy 20

Gama de dimensiuni

• 4" up to 64", in a single piece cast body

Evaluări de presiune

• ASME Class 150Lb, Class 300Lb, Class 600Lb

DN (mm)	NPS (inchi)		Presiune
Clasa 150	Clasa 300	Clasa 600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•

Interval de temperatură

• -140℉ up to 1022℉; -60 degree up to 550 degree

• Up to 1200℉ (649 degree ) possible with Shaft extension

Configurații de caroserie

• Lug

• Double Flanged

• Wafer

• Buttweld

Conformitate

• API 609 and ASME B16.34 valve design standard

• Zero leakage as per API 598

• API 607, 6th edition: Fire Tested

• EPA Method 21 (Fugitive Emissions Compliance)

• ISO 15848, Class BH, level C03 is our standard offering. Class AH, level C02 is an optional offering

• Quality certification as per ISO 9001

Test de presiune

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

O supapă fluture cu scaun plutitor cu etanșare bi-direcțională cu triplu excentric sau cu triplu decalaj trebuie utilizată atunci când aplicația necesită închidere etanșă cu bule bidirecționale-dar nu permite utilizarea unei căptușeli-de cauciuc supapă fluture datorită temperaturilor scăzute/înalte și presiunii ridicate.

Detaliu inel de etanșare

■ Disc Seal is Multi-level seal. When seal wear, The seal can be repaired by tight the bolts of disc to extrude the sealing ring.

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Alte detalii de design

■ Dynamic seal structure makes long-term seal of packing to extend the maintenance-free period.

■ Fish scale combination packing system,Which ensures Valve Maximum leakage rate Less than or equal to 20ppm.

■ Stem blow-out proof according to API609

■ Actuator connection platform according to ISO5211.

O supapă de calitate premium care reduce la minimum costul de proprietate

De obicei, nu ați asocia un produs premium cu economii de costuri. cu toate acestea, realitatea este destul de diferită în cazul supapelor fluture cu etanșare bi-direcțională cu scaun plutitor.

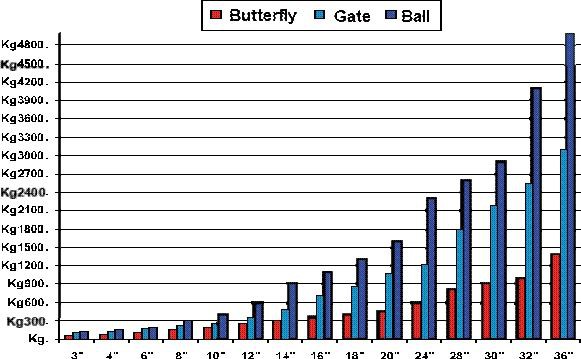

De fapt, clienții noștri înlocuiesc în mod regulat supapele cu bilă, cu poartă și cu glob existente, obținând o reducere substanțială a spațiului și a greutății, beneficiind în același timp imediat de costuri mai mici de instalare.

Supapele cu compensare triplă au fost utilizate pe scară largă în toate aplicațiile în care este necesară izolarea pozitivă. Designul sfert de tură și cuplul de rulare extrem de scăzut permit, de asemenea, controlul precis al debitului și al presiunii. Cu supapele noastre, adevăratele capacități de izolare și control pot fi combinate într-un singur produs împotriva necesității obișnuite de două supape distincte. În plus, cuplul scăzut înseamnă și costuri reduse de acționare.

Deci, ce se întâmplă când instalați și începeți să utilizați supapa? Supapa cu etanșare triplă cu etanșare bi-directională cu scaun plutitor este proiectată să nu aibă practic întreținere și nu necesită întreținere planificată în majoritatea aplicațiilor, oferind economii suplimentare de costuri pe parcursul ciclului său de viață.

ÎNLOCUIȚI-VĂ ÎN SIGURANȚĂ SUPPAPELE EXISTENTE CU VALVĂ FLUTURĂ BI-DIRECȚIONALĂ DE GARNIȚARE BI-DIRECȚIONALĂ.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Utilizarea supapelor poate contribui, de asemenea, la reducerea defecțiunilor sistemice, îmbunătățind astfel nivelul general de integritate a siguranței (SIL); de fapt, utilizând supape cu etanșare triplă bi-direcțională cu scaun plutitor, cu o selecție adecvată a actuatorului, este posibil să configurați produsul pentru a ajuta funcția de protecție necesară.
