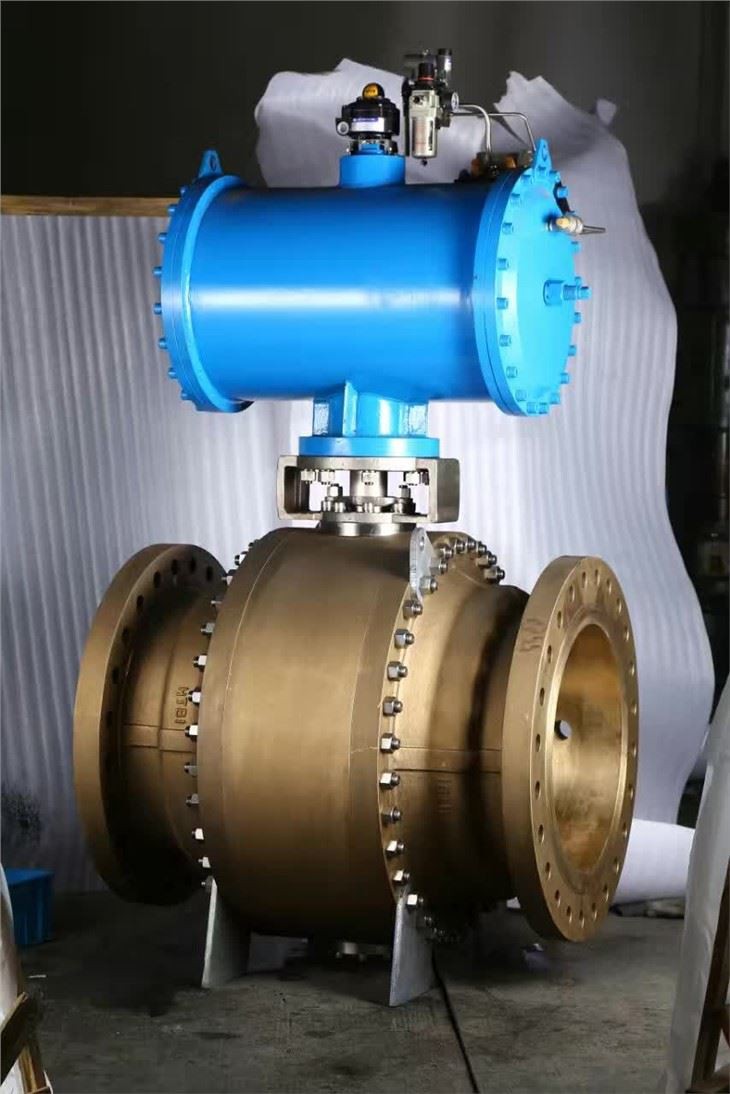

Broșură cu robinet cu bilă montat pe trunion

A. Blocare dublă și funcție de sângerare

 trunnion mounted ball valve generally use front ball sealing design structure. Two seats can separately blocks the media of the inlet and outlet to achieve double isolation.When the ball valve is closed,even apply pressure on both inlet and outlet of the valve,the body cavity and channels are biocked,the remaining media in the body cavity can be released.

Când lichidul conținut în cavitatea corpului se gazeifică din cauza temperaturii crescute și provoacă o presiune anormal de mare. Mediul din cavitate poate fi eliberat prin împingere

scaunul prin forța sa de acțiune pentru a asigura siguranța supapei și conductei

 trunnion mounted ball valve can supplies a Selective design of double ways sealing structure.The two Seats can separately blocks the medium both in the inlet And outlet,they can also block the medium of cavity,which can achievecelFuncția de dublă izolare. Când supapa este închisă, mediul de admisie, cavitatea de evacuare va fi izolat, ieșirea asigură, de asemenea, etanșarea atunci când scurgerea scaunului de admisie, astfel încât supapa are două funcții de etanșare dublă.

B. Eliberarea manuală și automată a presiunii din cavitatea corpului

Mediul rămas poate fi eliberat manual de supapa de purjare, atunci când mediul lichid conține în cavitatea corpului se gazeifică din cauza temperaturii crescute și provoacă o presiune anormal de ridicată, vițelul se va deschide automat când presiunea medie peste valoarea setată pentru a asigura siguranța a supapei și conductei.

Garniturile de etanșare ale inelelor O-și garniturile înfăşurate din grafit metalic sunt instalate în straturile de etanșare ale supapelor cu bilă TIPVALVE, unde există pericol de incendiu și elemente de etanșare cum ar fi inelele de fixare a scaunului, garnitura de etanșare, garniturile de etanșare- din materiale ne-metalice precum cauciucul, teflonul etc. sunt deteriorate, garnitura metalică exterioară din grafit va asigura etanșare suplimentară; atunci când inelele de etanșare ale scaunului sunt deteriorate, scaunul metalic se va combina automat cu mingea într-o etanșare metalică sub arcul arcului, care ar putea controla eficient scurgerile interne și scurgerile externe ale supapelor. Designul supapei este pe deplin în conformitate cu cerințele standardelor. și reglementările API 607, APL6FA BS6755 și JB/T6899, a trecut, de asemenea, testul de rezistență la foc API 607.

Tija adoptă o structură de prevenire a exploziei. Tija cu capătul inferior mare capătul superior mic este situată de capacul de capăt superior și șurubul, iar tija nu poate fi suflată de mediu chiar și în cazul presiunii anormale în cavitatea supapei.

5.Design antistatic

Designul supapei îndeplinește cerințele antistaice prin stabilirea de arcuri de prevenire statică-și bile mici între tijă și tijă și plăci de acoperire a garniturii care mențin continuitatea electrică în locuri între tija și corp de tijă și tijă și electricitatea staică produsă de frecări a comutatoarelor de bile și scaune este condusă la sol reducând astfel riscurile de incendiu sau explozii etc cauzate de scântei electrostatice.

Pentru DN150 (nps 6) sau mai sus, sunt instalate dispozitive de injectare a grăsimei de etanșare pe tijă și scaune, la fel ca pentru acele robinete cu bilă DN125 sau mai jos, cu bilă montată pe trunion, dispozitivul de injectare de etanșare poate fi instalat conform cerințelor clientului atunci când inelul de etanșare. garniturile inelului O-tijei sunt deteriorate accidental. Unsoarea de etanșare poate fi aplicată prin injector de etanșare pentru a preveni scurgerea mediului prin inelul de etanșare al scaunului și al tijei.

7.Inel de etanșare pentru prevenirea exploziilor de gaz

Pentru supapa de cl900 sau mai mare utilizată în mediu gazos, selectează garnituri de cauciuc anti-gaz-explozie pentru a reduce riscul de deteriorare a garniturilor de cauciuc cauzate de reducerea bruscă a presiunii.

Structură moale de etanșare

Structura Simole etanșare fiabilă și gamă largă de aplicații la costuri reduse.

Structura de etanșare a inelului O-:

Reliable sealing low torque it can meet the user's requirement on high sealing reliability and low torque occasion.

Structura metal pe metal:

Îndeplinește starea de funcționare a mediului, inclusiv particulele și înlocuiește în principal ocazie nepotrivită pentru mai sus două metode de etanșare.
