Manual de instalare, operare și întreținere

Seria MF

Metal la metal plutitoare Seat bi-direcționale de etanșare

Triplă supapă fluture excentrică

Vă rugăm să citiți cu atenție manualul înainte de instalare și utilizare

1.Informații generale

1.1Scope

Manualul se aplică mf Triple Excentric Butterfly Valve. Actuatoarele și alte părți sunt introduse doar pe scurt în acest manual. Dacă sunt necesare informații mai detaliate, consultați manualul de acționare relevant.

înștiințare:

Este necesară o analiză generală a detaliilor atunci când alegeți și utilizați supape în condiții speciale de lucru. Acest manual nu introduce toate circumstanțele posibile în utilizarea supapelor din cauza diferitelor tipuri de produse. Dacă nu sunteți sigur cum să utilizați supapa sau dacă acest manual este eficient, contactați-ne pentru mai multe informații

1.2structuravalvă

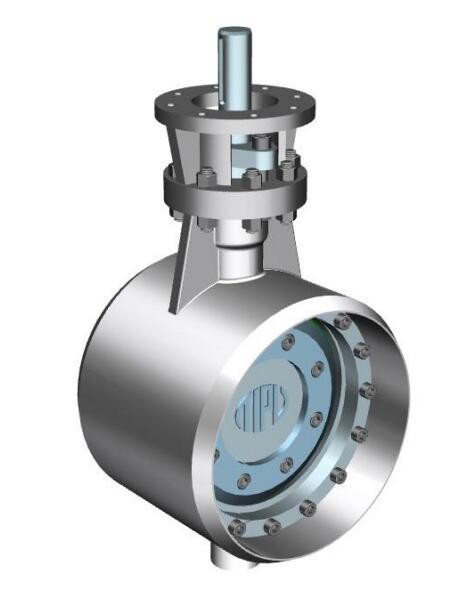

Mf supapă serie este metal la metal plutitoare Seat bi-direcționale de etanșare Triple Excentric Butterfly Valve. M se referă la supapa fluture complet metalic și F la supapa fluture scaun plutitoare.

Supapa care este fabricată din oțel forjat A105 poate fi sudată direct pe țevi fără preîncălzire.

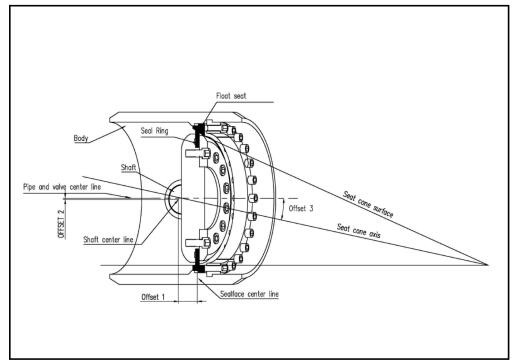

Scaunul plutitor al supapei dezvoltat din baza triplă excentrică. Atunci când există o presiune din spate de mediu în supapa închisă, scaunul mobil plutitor se va deplasa ușor spre disc pentru a asigura o potrivire strânsă între scaun și inelul de etanșare pentru a obține o scurgere zero în presiunea din spate ca în scaunele pozitive.

Discul fluture și arborele sunt conectate prin pini.

Supapa este de obicei aplicată rețelei de alimentare cu încălzire și rețelei de conducte de abur, jucând un rol principal în deschiderea, închiderea și reglarea.

1.3Valve marca corpului

Dimensiunea supapei Presiunea supapei

Săgeata direcției de curgere a supapei

Săgeata mare înseamnă direcția principală de etanșare.

Săgeata mică înseamnă direcția minoră de etanșare, mai cunoscută sub numele de direcție de etanșare inversă în supapa fluture excentrică.

1.4specificatii tehnice Conexiune: Presiune BW rating: PN25

interval de temperatură: -29°C~+425°C

direcția de curgere: atât în amonte, cât și în aval Direcția de instalare propusă:

Săgeata mare indică direcția principală de etanșare Săgeata mică indică direcția minoră de etanșare

1.5 măsuri de siguranță Avertisment:

Nu depășiți limitarea parametrilor supapei în uz!

Depășirea limitării parametrilor supapei în uz ar putea provoca deteriorarea supapei și reducerea incontrolabilă a presiunii, ceea ce poate duce la un accident de siguranță.

Avertisment:

Nu scoateți sau mutați supapa sub presiune în conductă. Îndepărtarea și deplasarea supapei sub presiune ar putea provoca o reducere a presiunii incontrolabilă. Înainte de a scoate supapa, scoateți componentele aferente în conductă pentru a elibera presiunea și pentru a goli mediul. Asigurați-vă că ceea ce mediu este în curs de desfășurare, în primul rând pentru a preveni oamenii și mediul de la otrăvire. Asigurați-vă că nimic nu intră în conductă în timpul întreținerii, altfel poate provoca deteriorarea supapei sau accident de siguranță.

Avertisment:

Observați mișcarea de tăiere a discului fluture!

Păstrați-vă mâinile, alte părți ale corpului, instrumente și alte lucruri departe de deschiderea pasaje fluide. Asigurați-vă că nu există nicio substanță străină în conductă. Discul fluture funcționează ca un dispozitiv de tăiere atunci când supapa este acționată. Discul fluture se poate schimba atunci când supapa este mutată. Închideți sau scoateți dispozitivul de acționare în repararea supapei, în caz contrar poate provoca deteriorarea supapei sau accident de siguranță.

Avertisment:

Observați zgomotul!

Supapa poate face zgomot în conductă, iar nivelul de zgomot se bazează pe condițiile de lucru.

Avertisment:

Observați supraîncălzirea supapei!

Corpul supapei se va supraîncălzi în utilizare atunci când mediul este apă la temperatură ridicată sau abur la temperaturi ridicate. Aveți grijă să împiedicați oamenii să se opărească.

Avertisment:

Aflați greutatea sa atunci când ridicați sau împachetați supapa.

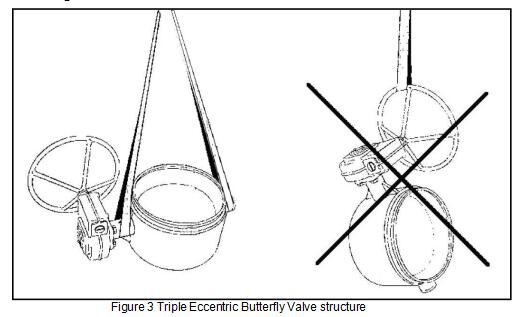

Nu ridicați supapa prin dispozitivul de acționare, poziționer, întrerupătoare de limită sau conductă. Ridicați supapa prin lug (dacă există) sau prin frânghii strâns legate de corpul supapei (așa cum se arată în figura 3). În caz contrar, părțile care se încadrează pot provoca deteriorarea supapei sau accident de siguranță.

Înștiințare:

Nu rotiți discul fluture peste 90 de grade, altfel poate provoca deteriorarea supapei. Unghiul de rotație al discului fluture este proiectat să fie de 0 grade până la 90 de grade.

Înștiințare:

În cazul în care utilizatorii au nevoie de a face testarea presiunii cu acest tip de supape, ple ase să acorde o atenție la piesele de etanșare (inel de etanșare și scaun), orice particule mici în aer sau apă va caz ireparabil da mage. Cel mai bun mod de a verifica particulele mici pe p artele de etanșare nu este prin ochi, ci prin atingerea mâinilor.

2.Transport, transport și depozitare

Examinați supapa și componentele conexe pentru a găsi posibile daune rezultate în transport. Supapa trebuie păstrată cu atenție, de preferință într-o cameră uscată înainte de instalare.

Înainte de instalare, nu puneți supapa în poziția de instalare sau scoateți protectorul în port.

supapa trebuie închisă în timpul livrării și trebuie închisă ușor în depozit.

3.Instalare

3.1 Reguli generale Avertisment:

Aflați greutatea sa atunci când ridicați sau împachetați supapa. Urmați calea așa cum se arată în figura 3.

Scoateți protectorul din port și verificați dacă supapa este deteriorată și curățați în interior.

Nu mutați dispozitivul de acționare înainte de instalare dacă producătorul l-a instalat înainte de livrare.

Instalarea sau reglarea necorespunzătoare a dispozitivului de acționare după mutarea acestuia poate provoca deteriorarea supapei sau a scurgerii.

Închideți complet supapa înainte de sudarea acesteia la conductă. Ridicați supapa pe conductă așa cum se arată în figura 3. Aveți grijă să urmați măsurile de siguranță din secțiunea 15.

Dacă supapa este sudată pe o linie verticală, închideți supapa și acoperiți suprafața acesteia cu o pernă de apă de 50 mm pentru a preveni scurgerea de sudură și deteriorarea scaunului sau a suprafeței de etanșare care a cauzat fluxul.

Supapa poate fi instalată cu arborele într-o poziție orizontală sau verticală. Se recomandă să indicați direcția principală de etanșare cu săgeata mare și direcția minoră de etanșare cu săgeata mică.

Apa oxigenată sau aerul vor accelera coroziunea ieșirii atunci când supapa este instalată într-un sistem centralizat de încălzire. Pentru a preveni coroziunea, goliți zona din spatele supapei și umpleți-o cu apă caldă fără oxigen (așa cum se arată în figura 4).)

lichidul poate provoca așa-numitul cuplu dinamic pentru a opri închiderea supapei. presiunea cotului la exterior este mult mai mare decât cea din interior.

dacă tripla supapă fluture excentrică este instalată direct în spatele unui sub îndoit, arborele său ar trebui să se îndrepte direct spre centrul țevii (așa cum se arată în figura 5). Acest lucru este foarte important mai ales atunci când supapa este utilizată ca supapă de comandă.

Dacă supapa este instalată în spatele unei pompe centrifuge, arborele său trebuie să fie perpendicular pe axul pompei (așa cum se arată în figura 6).

sarcina și vibrația discului fluture vor fi mai stabile dacă supapa este instalată urmând pașii de mai sus. De asemenea, va elimina posibila pălăvrăgeală în mijlocul supapei.

3.3prepararea înainte de începerea încercării

spălați cu atenție conducta. păstrați supapa deschisă la un grad cuprins între 30 și 40 în timpul procedurii de spălare.

închideți supapa dacă discul fluture se deschide la un grad cuprins între 5 și 10 în timpul procedurii de spălare. accelerați fluxul lichidului de spălare pentru a elimina impuritatea reziduală.

chiar și impuritatea mică poate provoca deteriorarea ireversibilă a suprafeței de etanșare atunci când supapa este închisă.

3.4test a alerga

asigurați-vă că supapa din conductă este închisă sau deschisă la un unghi nu mai mare de 20 de grade înainte de a porni pompa.

4.Mentenanță

avertisment:

să învețe toate măsurile de siguranță enumerate la punctul 1.5 înainte de întreținere.

tripla supapă fluture excentrică nu necesită întreținere programată, ci inspecție programată pentru ambalaj pentru a asigura etanșarea acestuia. reparațiile de bază vor fi suficiente dacă supapa trebuie fixată dintr-un anumit motiv.

a se vedea componentele de pe desenul ansamblului de la punctul 8 pentru structura supapei.

4.1Răspunerea ambalajului (grafit)

avertisment: nu scoateți supapa din conductă sub presiune.

1.scoateți dispozitivul de acționare (așa cum se arată la punctul 5.2) și tastele de pe arbore.

2.scoateți glanda de ambalare (16).

3.spălați arborele în special partea care intră în contact cu glanda de ambalare.

4.install noul inel de ambalare. 5.instalați glanda de ambalare.

6.reinstalați dispozitivul de acționare.

5.Scoaterea și instalarea dispozitivului de acționare

5.1 Reguli generale de avertizare:

să învețe greutatea sa înainte de ridicarea sau ambalarea supapei

notă: această secțiune nu include instrucțiunile pentru actuatoare pneumatice sau motorizate. consultați instrucțiunile pentru instalarea uneltelor. a se vedea confirmarea comenzii pentru selectarea, cuplul și platforma actuatoarelor pneumatice sau motorizate.

5.2Removarea avertismentului de acționare (angrenaj):

nu scoateți dispozitivul de acționare din supapă sub presiune din cauza cuplului dinamic posibil cauzat de conductă!

înștiințare:

notați poziția dispozitivului de acționare înainte de dezinstalare pentru a asigura reinstalarea corectă.

dispozitivul de acționare este de obicei instalat de producător cu toate variantele limitate de piulițe presetate.

1.opriți presiunea mediului în conductă pentru a vă asigura că supapa este fără presiune.

2.scoateți șurubul dintre acționare și Jugul de legătură.

3.utilizați instrumente adecvate și dispozitive de ridicare pentru a elimina dispozitivul de acționare.

4.dacă există, scoateți jugul și cuplajul.

5.3Instalarea dispozitivului de acționare (turbină) pe supapă. 1.asambleaza jugul si supapa( daca exista).

2.verificați și asigurați-vă că supapa este închisă înainte de a instala dispozitivul de acționare.

3.flush orice atașament care poate afecta instalarea departe de arbore și chei.

4.dacă este necesar un manșon de arbore între servomotor și arbore, acesta trebuie instalat pe partea superioară a arborelui de intrare.

5.cheia de pe arbore trebuie să fie verticală la suprafața discului fluture atunci când supapa este închisă.

6.asigurați-vă că orificiul arborelui de ieșire al dispozitivului de acționare este în concordanță cu capătul de intrare al tijei supapei cu utilizarea roții dispozitivului de acționare.

7.ridicați dispozitivul de acționare în mod constant și verificați dacă dispozitivul de acționare este instalat corect.

8.dimensiunea tijei extinse (dacă este necesar) trebuie discutată cu producătorul supapei,

6Maintenance nu necesită instrumente speciale.

7Comanda pieselor de schimb

la comandarea pieselor de schimb sunt necesare următoarele informații:

tipul supapei, numărul de ordine și numărul de serie (ștampila de pe corpul supapei)

numărul și numele piesei de pe desen și cantitatea necesară.

aceste informații pot fi obținute din documentația aferentă de comandă a supapelor.

(o parte din materiale este supusă desenului de confirmare efectivă a comenzii, în timp ce selecția materialelor pentru componente din acest manual este doar recomandată)
