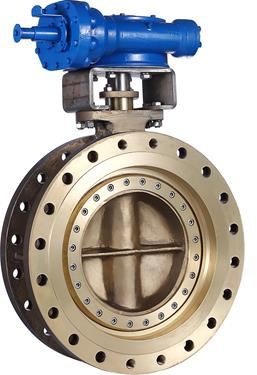

Catalog valvă fluture cu compensare triplă Seria 3000

Supapă fluture triplu offset care oferă clienților soluții profesionale de supape pentru condiții riguroase de lucru. Pentru a satisface cerințele clienților, a furnizat supape rezistente la coroziune, rezistente la temperaturi scăzute sau ridicate, rezistente la abraziune și cu materiale speciale, potrivite pentru diverse medii. Lucrăm îndeaproape cu industria petrolului, a producției de energie, a mineritului, a chimiei, a băuturilor alimentare și a industriilor marine, pentru a le anticipa nevoile și a le depăși așteptările.

Supapa fluture cu compensare triplă oferă performanțe ridicate bidirecționale cu scurgeri zero, curgând noua categorie de industrie folosind o tehnologie care nu era disponibilă anterior cu alte supape cu un sfert de tură.

Un angajament puternic pentru menținerea și îmbunătățirea calității atât a performanței produsului, cât și a serviciilor pentru clienți este inerent politicii noastre de management.

Scurgeri zero înseamnă că nu există scurgeri vizibile atunci când este testat la presiune înaltă cu apă și presiune scăzută cu aer, conform standardelor internaționale existente.

Bubble Zero Leakage:

Inelul de etanșare a discului a fost realizat prin forța de cuplu încărcată uniform pe marginea etanșării cu disc laminat, care are funcția de a asigura scurgeri zero atât în ​​testul hidrostatic, cât și în cel de aer conform API 598.

Frecare redusă:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

Sigiliu regenerabil:

Inelul de etanșare poate fi întreținut și respectiv înlocuit după o deteriorare accidentală, acest inel de etanșare înlocuibil permite o etanșare etanșă de încredere și o durată de viață mai lungă.

Cel mai bun raport calitate/preț:

supapele fluture (TOBV) oferă cea mai înaltă calitate și cea mai bună valoare disponibile în industria de control. Designul unic al acestor supape oferă fiabilitate robustă și întreținere extrem de ușoară pe teren. Astfel, reduce costurile clienților noștri, oferind în același timp cea mai bună valoare, testele independente și interne au dovedit capacitatea noastră superioară de viață de serviciu, cu o oprire strânsă cu bule-pentru peste 100,000 cicluri.

Trei tipuri de design de sigilii:

Supapele fluture excentrice triple oferă clientului nostru etanșare laminată unidirecțională, etanșare laminată bidirecțională etanșare moale unidirecțională

Offset 1

Arborele este plasat în spatele planului suprafeței de etanșare pentru a asigura o cale continuă a scaunului.

Offset 2

Arborele este plasat pe o parte a liniei centrale a țevii/supapei pentru a permite deplasarea etanșării de pe scaun în timpul deschiderii de 90 de grade.

Offset 3

Liniile centrale ale scaunului și ale conului de etanșare sunt înclinate în raport cu linia centrală a conductei/supapei. Acest al treilea decalaj elimină complet frecarea.

Materiale de construcție

Corp:	Oțel carbon (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / Oțel inoxidabil (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / Oțel inoxidabil duplex (A995 4A, A995 4A, A995 5A, A995 Hastello (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Aliaj Inconel (A494 CY-40, A494 CW-6MC) / Aliaj Monel (A494 M35-1)
Disc:	Oțel carbon (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / Oțel inoxidabil (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / Oțel inoxidabil duplex (A995 4A, A995 4A, A995 5A, A995 Hastello (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Aliaj Inconel (A494 CY-40, A494 CW-6MC) / Aliaj Monel (A494 M35-1)
Tulpina:	A276 420 / A705 17-4PH(A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Scaunul corpului:	Corpul este locaș / suprafață electrod 13Cr / suprafață electrod SS304 / suprafață electrod SS316 / suprafață electrod STL
Garnitura disc:	SS316 plus Grafit / SS316 plus PTFE / Inconel 625 plus PTFE / PTFE / RPTFE / PCTFE

Gama de dimensiuni

• 4"80" (DN100DN2000)

Evaluări de presiune

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (mm)	NPS (inchi)	Presiune
Clasa 150	Clasa 300	Clasa 600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Interval de temperatură

• -140℉ up to 842℉; -60 degree up to 450 degree

Configurații de caroserie

• Lug

• Double Flanged

• Wafer

• Butt weld

Conformitate

Design supapă:	API 609
Față în față:	ISO 5752-20 / ISO 5752-13 / DIN F4
Conexiune:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Test:	API 598
Calitate de fabricatie:	ISO 9001 / ISO 15848

Test de presiune

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

De fapt, clienții noștri înlocuiesc în mod regulat robinetele cu poartă, cu bilă și cu glob existente, obținând o reducere substanțială a spațiului și a greutății, beneficiind în același timp imediat de costuri mai mici de instalare.

Supapele cu compensare triplă au fost utilizate pe scară largă în toate aplicațiile în care este necesară izolarea pozitivă. Designul sfert de tură și cuplul de rulare extrem de scăzut permit, de asemenea, controlul precis al debitului și al presiunii. Cu valvele noastre, adevăratele capacități de izolare și control pot fi combinate într-un singur produs împotriva necesității obișnuite de două supape distincte.

Diagrama de performanță

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

O VALVĂ DE CALITATE PREMIUM CARE VA MINIMIZA COSTUL DE DEȚINERE

NU ARE ASOCIA DE obicei UN PRODUS PREMIUM CU ECONOMII DE COSTURI. CU toate acestea, REALITATEA ESTE DESTUT DIFERITĂ CU SAZUL FLOTANT BI-SIGURĂRII DIRECȚIONALE SUPAPELE FLUTURE CU TRIP OFFSET.

Deci, ce se întâmplă când instalați și începeți să utilizați supapa? Supapa cu etanșare triplă cu etanșare bi-directională cu scaun plutitor este proiectată să nu aibă practic întreținere și nu necesită întreținere planificată în majoritatea aplicațiilor, oferind economii suplimentare de costuri pe parcursul ciclului său de viață.

ÎNLOCUIȚI-VĂ ÎN SIGURANȚĂ SUPPAPELE EXISTENTE CU VALVĂ FLUTURĂ BI-DIRECȚIONALĂ DE GARNIȚARE BI-DIRECȚIONALĂ.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Utilizarea supapelor poate contribui, de asemenea, la reducerea defecțiunilor sistemice, îmbunătățind astfel nivelul general de integritate a siguranței (SIL); de fapt, utilizând supape cu etanșare triplă bi-direcțională cu scaun plutitor, cu o selecție adecvată a actuatorului, este posibil să configurați produsul pentru a ajuta funcția de protecție necesară.
